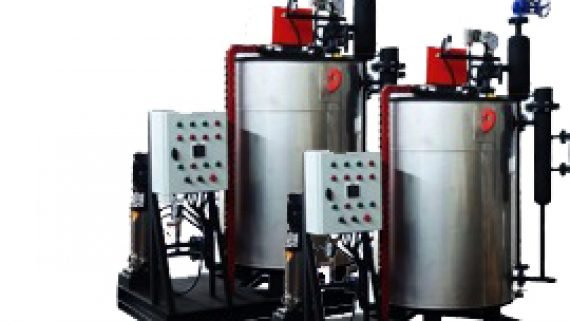

Mesin Boiler Dan Water Tube Boiler

Boiler dalam kapal yang kami rancang sangat berkualitas dan sangat tepat sebagai media pemanas uap di dalam kapal yang media nya air yang akan di jadikan uap atau steam sebagai media uap yang di aruskan di dalam pipa tersebut, boiler steam yang kami buat dan kami rancang untuk safety keamanan sudah kami lengkapi dengan alat yang sudah serba canggih dan sudah otomatis membaca bila mana ada masalah dalam boiler maka dari itu sebelum terjadi trable dalam salah satu alat pemanas maka alat itu sudah kami setting otomatis  yang akan memerintahkan mesin itu mati sebelum terjadi masalah dan gangguan dalam mesin boiler tersebut.

Boiler atau ketel uap adalah suatu perangkat mesin yang berfungsi untuk mengubah air menjadi uap. Proses perubahan air menjadi uap terjadi dengan memanaskan air yang berada didalam pipa-pipa dengan memanfaatkan panas dari hasil pembakaran bahan bakar. Pembakaran dilakukan secara kontinzou didalam ruang bakar dengan mengalirkan bahan bakar dan udara dari luar.
Uap yang dihasilkan boiler adalah uap superheat dengan tekanan dan temperatur yang tinggi. Jumlah produksi uap tergantung pada luas permukaan pemindah panas, laju aliran, dan panas pembakaran yang diberikan. Boiler yang

konstruksinya terdiri dari pipa-pipa berisi air disebut dengan water tube Boiler kapal merupakan bagian dari peralatan yang digunakan untuk membantu kerja mesin penggerak utama. Dalam melaksanakan kerjanya, boiler kapal membutuhkan beberapa peralatan yang lain. Seperti definisinya, boiler kapal merupakan peralatan yang digunakan untuk mengubah cairan, yaitu air, menjadi uap, maka boiler kapal membutuhkan bahan yang akan diubah menjadi uap, yaitu air ( biasa disebut: feed water). Untuk mengubah cairan menjadi uap boiler membutuhkan panas, yang diperlukan diperoleh dari bahan bakar. Aliran cairan sampai menjadi uap atau steam dari dalam boiler .

Jika pompa digunakan untuk memindahkan bahan bakar dari tanki bahan bakar menuju mesin penggerak utama, bagaimana dengan boiler kapal? Boiler kapal memiliki peran yang penting juga dalam operasional mesin penggerak utama. Bahan bakar yang dipindahkan oleh pompa pada umumnya adalah bahan bakar yang memiliki viskositas yang tinggi, viskositas ini mempengaruhi kekentalan bahan bakar. sehingga jika nilai viskositas tidak diturunkan maka bahan bakar akan mengental dan sulit untuk dipompa dan sulit untuk masuk menuju nozzle bahan bakar mesin penggerak utama.

Untuk menurunkan kekentalan ini maka bahan bakar harus dipanaskan terlebih dahulu. Proses pemanasan bahan bakar tidak boleh menggunakan api, karena bahan bakar akan dengan mudah terbakar. Proses pemanasan bahan bakar tersebut menggunakan aliran uap panas yang dialirkan melalui pipa –pipa yang dipasang dalam tangki bahan bakar atau pada jalur aliran bahan bakar menuju mesin penggerak utama. Uap panas yang dialirkan tersebut diperoleh dari boiler kapal.

Sistem boiler terdiri dari:

 Sistem air umpan menyediakan air untuk boiler secara otomatis sesuai dengan kebutuhan steam. Berbagai kran disediakan untuk keperluan perawatan dan perbaikan. Sistem steam mengumpulkan dan mengontrol produksi steam dalam boiler. Steam dialirkan melalui sistem pemipaan ke titik pengguna Pada keseluruhan sistem, tekanan steam diatur menggunakan kran dan dipantau dengan alat pemantau tekanan. Sistem bahan bakar adalah semua peralatan yang digunakan untuk menyediakan bahan bakar untuk menghasilkan panas yang dibutuhkan. Peralatan yang diperlukan pada sistem bahan bakar tergantung pada jenis bahan bakar yang digunakan pada sistem yang sudah di sediakan .

Dua sumber air umpan adalah: (1)

Air yang disuplai ke boiler untuk dirubah menjadi steam disebut air umpan . Dua sumber air umpan adalah: (1) Kondensat atau steam yang mengembun yang kembali dari proses dan (2) Air makeup(air baku yang sudah diolah) yang harus diumpankan dari luar ruang boiler dan plant proses. Untuk mendapatkan efisiensi boiler yang lebih tinggi, digunakan economizer untuk memanaskan awal air umpan menggunakan limbah panas pada gas buang.

Tipe boiler pipa api memiliki karakteristik :

menghasilkan kapasitas dan tekanan steam yang rendah. Cara kerja : proses pengapian terjadi didalam pipa, kemudian panas yang dihasilkan dihantarkan langsung kedalam boiler yang berisi air. Besar dan konstruksi boiler mempengaruhi kapasitas dan tekanan yang dihasilkan boiler tersebut.

Water-tube boiler

Tipe boiler pipa air memiliki karakteristik : menghasilkan kapasitas dan tekanan steam yang tinggi. Cara Kerja : proses pengapian terjadi diluar pipa, kemudian panas yang dihasilkan memanaskan pipa yang berisi air dan sebelumnya air tersebut dikondisikan terlebih dahulu melalui economizer, kemudian steam yang dihasilkan terlebih dahulu dikumpulkan di dalam sebuah steam-drum. Sampai tekanan dan temperatur sesuai, melalui tahap secondary superheater dan primary superheater baru steam dilepaskan ke pipa utama distribusi. Didalam pipa air, air yang mengalir harus dikondisikan terhadap mineral atau kandungan lainnya yang larut di dalam air tesebut. Hal ini merupakan faktor utama yang harus diperhatikan terhadap tipe ini

Air Umpan setelah:

melalui proses pretreatment di softener atau air condensate dipompakan ke economizer Di economizer terjadi pemanasan awal yang memanfaatkan panas buang di chimney. Pemanasan awal dimaksudkan untuk meningkatkan efisiensi dari boiler Selanjutnya air umpan masuk ke dalam ketel tapi sebelumnya diberikan chemichal sesuai dosis yang ditentukan Setelah itu air umpan yang mengalami pemanasan didalam ketel uap berubah fasa menjadi steam dan siap didistribusikan Setelah steam berubah fasa kembali menjadi air (air condensat) maka bisa kembali dipompakan kedalam ketel kembali. Air make up hanya digunakan untuk menggantikan hilangnya air akibat proses blowdown.

SISTEM BOILER
Sistem Air umpan
Air umpan adalah air yang disuplai ke boiler untuk dirubah menjadi steam. Sedangkan sistem air umpan adalah sistem penyediaan air secara otomatis untuk boiler sesuai dengan kebutuhan steam. Ada dua sumber Air umpan, yaitu:

Kondensat : steam yang telah berubah fasa menjadi air (mengembun)
Air make up : air baku yang sudah diolah

Untuk meningkatkan efisiensi boiler air umpan sebelum di suplai ke boiler dipanaskan terlebih dahulu menggunakan limbah panas dari chimney.

Sistem Steam
Sistem steam adalah proses pengontrolan produksi steam dalam boiler, seperti: kapasitas, pressure, dsb. Selanjutnya steam didistribusikan ke pengguna melalui jalur perpipaan.

Sistem Bahan bakar
Sistem bahan bakar adalah semua equipment atau peralatan yang digunakan untuk menyediakan bahan bakar boiler. Peralatan yang digunakan tergantung pada jenis bahan bakar yang digunakan boiler.

KLASIFIKASI BOILER
Berbagai bentuk boiler telah berkembang mengikuti kemajuan teknologi dan evaluasi dari produk-produk boiler sebelumnya yang dipengaruhi oleh gas buang boiler yang mempengaruhi lingkungan dan produk steamseperti apa yang akan dihasilkan. Berikut klasifikasi boiler yang telah dikembangkan:

a. Berdasarkan tipe pipa :
Fire Tube:
Tipe boiler pipa api memiliki karakteristik : menghasilkan kapasitas dan tekanan steam yang rendah.
Cara kerja : proses pengapian terjadi didalam pipa, kemudian panas yang dihasilkan dihantarkan langsung kedalam boiler yang berisi air. Besar dan konstruksi boiler mempengaruhi kapasitas dan tekanan yang dihasilkan boiler tersebut.

Water Tube:
Tipe boiler pipa air memiliki karakteristik : menghasilkan kapasitas dan tekanan steam yang tinggi.
Cara Kerja : proses pengapian terjadi diluar pipa, kemudian panas yang dihasilkan memanaskan pipa yang berisi air dan sebelumnya air tersebut dikondisikan terlebih dahulu melalui economizer, kemudian steam yang dihasilkan terlebih dahulu dikumpulkan di dalam sebuah steam-drum. Sampai tekanan dan temperatur sesuai, melalui tahap secondary superheater dan primary superheater baru steam dilepaskan ke pipa utama distribusi. Didalam pipa air, air yang mengalir harus dikondisikan terhadap mineral atau kandungan lainnya yang larut di dalam air tesebut. Hal ini merupakan faktor utama yang harus diperhatikan terhadap tipe ini.

b. Berdasarkan bahan bakar yang digunakan :
Solid Fuel
Tipe boiler bahan bakar padat memiliki karakteristik : harga bahan baku pembakaran relatif lebih murah dibandingkan dengan boiler yang menggunakan bahan bakar cair dan listrik. Nilai effisiensi dari tipe ini lebih baik jika dibandingkan dengan boiler tipe listrik.
Cara kerja : pemanasan yang terjadi akibat pembakaran antara percampuran bahan bakar padat (batu bara, baggase, rejected product, sampah kota, kayu) dengan oksigen dan sumber panas.

Oil Fuel
Tipe boiler bahan bakar cair memiliki karakteristik : harga bahan baku pembakaran paling mahal dibandingkan dengan semua tipe. Nilai effisiensi dari tipe ini lebih baik jika dbandingkan dengan boiler bahan bakar padat dan listrik.
Cara kerja : pemanasan yang terjadi akibat pembakaran antara percampuran bahan bakar cair (solar, IDO, residu, kerosin) dengan oksigen dan sumber panas.

Gaseous Fuel
Tipe boiler bahan bakar gas memiliki karakteristik : harga bahan baku pembakaran paling murah dibandingkan dengan semua tipe boiler. Nilai effisiensi dari tipe ini lebih baik jika dibandingkan dengan semua tipe boiler berdasarkan bahan bakar.
Cara kerja : pembakaran yang terjadi akibat percampuran bahan bakar gas (LNG) dengan oksigen dan sumber panas.

Electric
Tipe boiler listrik memiliki karakteristik : harga bahan baku pemanasan relatif lebih murah dibandingkan dengan boiler yang menggunakan bahan bakar cair. Nilai effisiensi dari tipe ini paling rendah jika dbandingkan dengan semua tipe boiler berdasarkan bahan bakarnya.
Cara kerja : pemanasan yang terjadi akibat sumber listrik yang menyuplai sumber panas.
c. Berdasarkan kegunaan boiler :
Power Boiler
Tipe power boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam sebagai pembangkit listrik, dan sisa steamdigunakan untuk menjalankan proses industri.
Cara kerja : steam yang dihasilkan boiler ini menggunakan tipe water tube boiler, hasil steam yang dihasilkan memiliki tekanan dan kapasitas yang besar, sehingga mampu memutar steam turbin dan menghasilkan listrik dari generator.

Industrial Boiler
Tipe industrial boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam atau air panas untuk menjalankan proses industri dan sebagai tambahan pemanas.
Cara kerja : steam yang dihasilkan boiler ini dapat menggunakan tipe water tube atau fire tube boiler, hasil steam yang dihasilkan memiliki kapasitas yang besar dan tekanan yang sedang.

Commercial Boiler
Tipe commercial boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam atau air panas sebagai pemanas dan sebagai tambahan untuk menjalankan proses operasi komersial.
Cara kerja : steam yang dihasilkan boiler ini dapat menggunakan tipe water tube atau fire tube boiler, hasil steam yang dihasilkan memiliki kapasitas yang besar dan tekanan yang rendah.

Residential Boiler
Tipe residential boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam atau air panas tekanan rendah yang digunakan untuk perumahan.
Cara kerja : steam yang dihasilkan boiler ini menggunakan tipe fire tube boiler, hasil steam yang dihasilkan memiliki tekanan dan kapasitas yang rendah

Heat Recovery Boiler
Tipe heat recovery boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam dari uap panas yang tidak terpakai. Hasilsteam ini digunakan untuk menjalankan proses industri.
Cara kerja : steam yang dihasilkan boiler ini menggunakan tipe water tube boiler atau fire tube boiler, hasil steam yang dihasilkan memiliki tekanan dan kapasitas yang besar.

d. Berdasarkan konstruksi boiler :
Package Boiler
Tipe package boiler memiliki karakteristik : perakitan boiler dilakukan di pabrik pembuat, pengiriman langsung dalam bentuk boiler.

Site Erected Boiler
Tipe site erected boiler memiliki karakteristik : perakitan boiler dilakukan di tempat akan berdirinya boiler tersebut, pengiriman dilakukan per komponen.
D.Cara Pengoperasian Boiler
Standar Operasi Prosedur Boiler
1. Pendahuluan sebelum pemanasan
Penting dilakukan pemanasan/kontrol yang seksama terhadap semua peralatan pada boiler untuk memastikan bahwa semuanya berada dalam kondisi siap pakai sebelum dilakukan pemanasan :
Periksa dan pastikan semua valve pada boiler dalam posisi tertutup
Periksa semua visual terhadap semua fan, seperti casing, bearing, v-belt, baut penahan dan lain-lain
Periksa level air pada glass penduga, cobakan gelas penduga, guna memastikan bahwa level air sekitar setengah gelas penduga
Periksa perssure gauge, berfungsi baik/tidak
Kontrol air compressor, dan pastikan tekanannya lebih besar 8 barg
Inspeksi ruang bakar dan pastikan bahwa dapur bersih dan fibre bar dan dinding batu secara umum siap pakai
Periksa dan pastikan blow down valve dalam posisi tertutup
Periksa tangki air umpan dan isi bila di perlukan
Tes alarm untuk level air tinggi dan level air rendah (level pertama dan kedua). Ini dilakukan dengan memompakan air ke level yang tinggi kemudian buang menjadi level pertama dan kedua, kembalikan lagi level air diboiler sekitar setengahnya

2. Pemanasan (Menaikkan Steam)
Waktu yang dibutuhkan untuk pemanasan boiler bervariasi diantara jenis/type boiler, jika boiler di padamkan malam sebelumnya, lakukan hal seperti berikut :
Masukkan fibre dan sebarkan secara merata diatas fire grate, kemudian nyalakan api
Hidupkan ID Fan, FD Fan, dan secondary Fan dengan damper yang setengah tebuka
Jika memiliki sitem pendingin pendukung batang ruang bakar, buka water valve atau jalankan pompa sirkulasi jika ada
Panaskan boiler secara berlahan untuk menaikkan steam ketekanan kerja, pastikan bahwa level air di glass penduga tidak bertambah (terkontrol)
Lakukan blowdown pada heater dinding samping dan pastikan bahwa level air tetap terjaga (jangan melakukan blowdown pada header dinding samping ketika boiler operasi>
Cat : Ingatlah selalu bahwa slow firing yang merata akan memperpanjang umur boiler anda dan berikan selalu waktu pemanasan yang lebih lama.

3. Menghubungkan Boiler ke pipa induk steam (Main Steam Pipe)
Saat menghubungkan boiler ke main steam pipe, perlu dibiasakan untuk melindungi boiler, pipa-pipa dan steam turbin dari kerusakan :
Buka penuh semua steam trap bypass valve pada jalur main steam pipe dan steam turbin
Buka sedikit boiler main stop valve untuk meratakan pemanasan pada main steam pipa
Pada steam berhembus bebas keluar dari aliran bypass velve, segera tutup bypass velve
Biarkan steam trap valve dalam posisi terbukan dan buka berlahan-lahan boiler main stop valve sampai terbuka penuh
Ketika hendak menggabungkan boiler kedua atau ketiga pada main steam pipe, pastikan bahwa boiler tersebut berada pada tekanan yang seimbang terhadap boiler yang sebelumnya sudah stabil
Bypass valve pada main steam line dan steam turbin dibuka
Setelah beberapa menit, buka berlahan-lahan boiler main stop valve dan segera tutup bypass velve
Biarkan semua steam trap velve dalam posisi terbuka.
