LIGHT OIL (THREE STAGE) PRESS P 300 T/G

P 140 T/G 380/830 ÷ 1660 kW
P 200 T/G 557/1186 ÷ 2372 kW
P 300 T/G 712/1779 ÷ 3560 kW
P 450 T/G 890/2670 ÷ 5340 kW

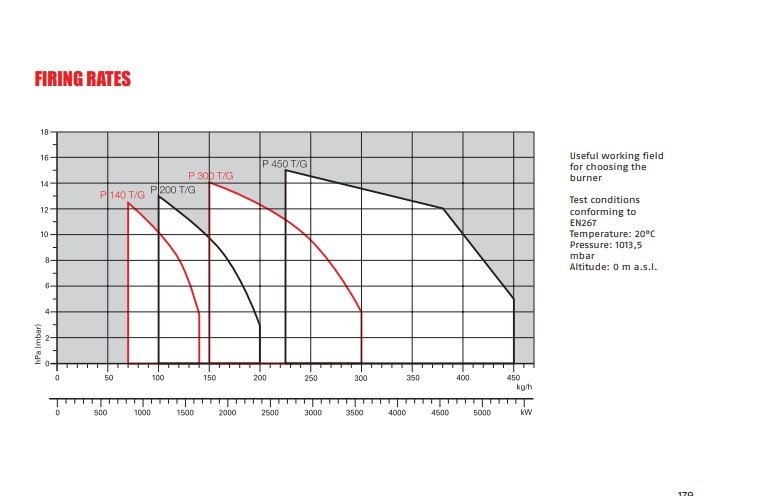

Seri burner PRESS T/G mencakup jarak tembak dari 830 hingga 5340 kW. Tersedia dalam 4 model berbeda, pembakar ini sangat cocok untuk dicocokkan dengan boiler ruang bertekanan. Untuk karakteristiknya, mereka menemukan aplikasi di pabrik sipil besar untuk pemanasan rumah tangga atau aplikasi industri di mana beban termal berulang dan dapat diprediksi. Sistem eksklusif ram hidrolik, dengan 3 posisi yang dapat disesuaikan, mengatur bukaan damper, memungkinkan aliran udara sesuai dengan keluaran yang diperlukan: dengan cara ini stabilitas api dioptimalkan di setiap titik kerja, dengan pengaturan mikro tersedia. Pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan.

Specification STATE OF SUPPLY

Pembakar minyak draft paksa monoblok dengan operasi tiga tahap, otomatis penuh, terdiri dari:
– Sirkuit penghisap udara dilapisi bahan kedap suara
– Kipas dengan bilah melengkung ke depan tingkat tekanan kinerja tinggi
– Peredam udara untuk pengaturan udara dikendalikan oleh ram hidrolik tiga tahap
– Motor start pada 2850 rpm, tiga fasa 400 V dengan netral, 50 Hz
– Kepala pembakaran, yang dapat diatur berdasarkan keluaran pembakaran, dilengkapi dengan:
– Ujung kerucut berbahan stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– disk stabilitas api
– Pompa roda gigi untuk suplai bahan bakar bertekanan tinggi, dilengkapi dengan:
– Saring
– pengatur tekanan
– sambungan untuk memasang pengukur tekanan dan vakuometer
– bypass internal untuk pemasangan pipa tunggal
– Unit katup dengan katup pengaman oli dan tiga katup penyalur oli di sirkuit keluaran;
– Fotosel untuk deteksi api
– Kotak kontrol keamanan burner berbasis mikroprosesor, dengan fungsi diagnostik
– Saklar nyala/mati pembakar
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan pemeliharaan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP X0D (IP 40).
Peralatan standar:
– 2 pipa fleksibel untuk sambungan ke jaringan suplai minyak
– 2 buah nipel untuk sambungan ke pompa
– 4 buah alat tenun kabel untuk sambungan listrik
– 4 sekrup untuk memasang flensa burner ke boiler
– 2 ekstensi bilah geser (untuk model diperpanjang P 300 T/G dan P 450 T/G)
– Gasket untuk flensa
– 1 starter Star Delta (Pada model yang disediakan)
– Disk diffuser (P 450 T/G)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
– Katalog suku cadang.

Manual instruksi yang disertakan dengan burner:
 merupakan bagian integral dan penting dari produk dan tidak boleh dipisahkan darinya; karena itu harus disimpan dengan hati-hati untuk setiap konsultasi yang diperlukan dan harus menemani pembakar bahkan jika itu dialihkan ke pemilik atau pengguna lain, atau ke sistem lain. Jika manualnya hilang atau rusak, lain lagi salinan harus diminta dari Bantuan Teknis Layanan daerah;
 dirancang untuk digunakan oleh personel yang memenuhi syarat;
 menawarkan indikasi dan instruksi penting yang berkaitan dengan keselamatan instalasi, start-up, penggunaan dan pemeliharaan pembakar. Simbol yang digunakan dalam manual Di beberapa bagian manual Anda akan melihat segitiga BAHAYA tanda-tanda. Berikan perhatian besar pada ini, karena ini menunjukkan situasi potensi bahaya.

2.1.2 Bahaya umum
Bahayanya bisa dari 3 level, seperti yang ditunjukkan di bawah ini.

2.1.3 Bahaya: komponen aktif Simbol lainnya Singkatan yang digunakan Ch. Bab Gambar. Gambar Halaman Halaman Detik. Bagian Tab. Meja Pengiriman sistem dan instruksi manual Ketika sistem disampaikan, penting bahwa:
 instruksi manual dikirimkan ke pengguna oleh sistem produsen, dengan rekomendasi untuk tetap di ruangan tempat generator panas akan dipasang.
 Instruksi manual menunjukkan:
– nomor seri pembakar;
– alamat dan nomor telepon Pusat Bantuan terdekat.
 Pemasok sistem harus dengan hati-hati memberi tahu pengguna tentang:
– penggunaan sistem;
– tes lebih lanjut yang mungkin diperlukan sebelum mengaktifkan sistem;
– pemeliharaan, dan kebutuhan untuk memeriksa sistem setidaknya setahun sekali oleh perwakilan pabrikan atau teknisi khusus lainnya. Untuk memastikan pemeriksaan berkala, pabrikan merekomendasikan pembuatan Kontrak Pemeliharaan.
2 Informasi dan peringatan umum

BAHAYA Tingkat bahaya maksimum!
Simbol ini menunjukkan pengoperasian yang, jika tidak dilakukan dengan benar, menyebabkan cedera serius, kematian, atau risiko kesehatan jangka panjang.

PERINGATAN
Simbol ini menunjukkan pengoperasian yang, jika tidak dilakukan dengan benar, dapat menyebabkan cedera serius, kematian atau risiko kesehatan jangka panjang.

PERINGATAN
Simbol ini menunjukkan pengoperasian yang, jika tidak dilakukan dengan benar, dapat menyebabkan kerusakan pada mesin dan/atau cedera pada manusia.

BAHAYA
Simbol ini menunjukkan operasi yang, jika tidak dilakukan dengan benar, menyebabkan sengatan listrik dengan akibat yang mematikan.

PERLINDUNGAN LINGKUNGAN
Simbol ini memberikan indikasi untuk penggunaan mesin dengan memperhatikan lingkungan.
 Simbol ini menunjukkan daftar.

Pabrikan menjamin produk barunya sejak tanggal pemasangan, sesuai dengan peraturan yang berlaku dan/atau Peraturan Pemerintah
kontrak penjualan. Pada saat start-up pertama, periksa apakah
burner tidak terpisahkan dan lengkap.
Secara khusus, hak atas jaminan dan tanggung jawab wasiat
tidak berlaku lagi, dalam hal terjadi kerusakan barang atau cedera pada
orang, jika kerusakan/cedera tersebut disebabkan oleh hal-hal berikut
penyebab:
 instalasi, start-up, penggunaan dan pemeliharaan yang salah
pembakar;
 penggunaan burner yang tidak tepat, salah atau tidak masuk akal;
 intervensi personel yang tidak memenuhi syarat;
 melakukan modifikasi yang tidak sah pada peralatan;
 penggunaan alat pembakar dengan alat pengaman yang rusak, pemasangan yang salah dan/atau tidak berfungsi;
 pemasangan komponen tambahan yang belum teruji pada
pembakar;
 menyalakan pembakar dengan bahan bakar yang tidak sesuai;
 kesalahan dalam sistem pasokan bahan bakar;
 kelanjutan penggunaan burner saat terjadi kesalahan
 perbaikan dan/atau perombakan dilakukan secara tidak benar;
 modifikasi ruang bakar dengan sisipan itu
mencegah perkembangan reguler dari api yang terbentuk secara struktural;
 pengawasan dan perawatan yang tidak memadai dan tidak tepat terhadap mereka
komponen burner kemungkinan besar akan dikenakan dan
merobek;
 penggunaan komponen tidak asli, termasuk suku cadang,
kit, aksesori, dan opsional;
 force majeure.
Produsen selanjutnya menolak setiap dan setiap tanggung jawab atas kegagalan untuk mengamati isi ini
manual.
Garansi Riello tunduk pada pencocokan burner, peralatan, dan aplikasi yang benar, dan diatur sesuai dengan instruksi Riello dan
pedoman. Semua komponen dalam sirkuit hidrolik cocok untuk
penggunaan biofuel dan dipasok oleh Riello akan diidentifikasi sebagai kompatibel dengan Bio. Tidak ada jaminan yang diberikan sehubungan dengan penggunaan komponen
yang tidak begitu diidentifikasi dengan campuran biofuel. Jika ragu
silahkan hubungi Riello untuk saran lebih lanjut.
Jika ada pembakar Riello yang digunakan dengan bahan bakar dengan kandungan bio >10%
maka komponen dalam sirkuit hidrolik mungkin terpengaruh
dan tidak tercakup dalam garansi. Rangkaian hidrolik terdiri dari;
– Pompa
– Ram hidrolik (jika ada)
– Blok katup
– Saluran oli fleksibel (dianggap sebagai komponen yang dapat dikonsumsi)

1. Terlepas dari jaminan apa pun yang diberikan oleh Riello sehubungan dengan
penggunaan normal dan cacat manufaktur, ketika bahan bakar tidak
memenuhi standar yang relevan digunakan, atau jika masalah penyimpanan bahan bakar belum ditangani dengan benar, atau peralatan yang digunakan tidak kompatibel, jika terjadi kegagalan yang
secara langsung atau tidak langsung dikaitkan dengan masalah tersebut dan/atau dengan
tidak mematuhi panduan ini, maka tidak ada jaminan atau kewajiban yang tersirat atau diterima oleh Riello.
2. Riello dengan hati-hati memilih spesifikasi bio
komponen yang kompatibel termasuk saluran oli fleksibel untuk
melindungi pompa, nilai keamanan dan nozzle. Garansi Riello bergantung pada penggunaan komponen asli Riello termasuk saluran oli yang digunakan.
3. Garansi Riello tidak mencakup cacat yang timbul dari kesalahan
komisioning atau servis oleh layanan yang tidak dipekerjakan Riello
insinyur, dan masalah apa pun yang memengaruhi pembakar yang timbul dari
masalah terkait situs eksternal.

Latar belakang
Dengan meningkatnya fokus pada kebutuhan energi terbarukan dan berkelanjutan, penggunaan bahan bakar Bio akan meningkat. Riello berkomitmen
untuk mempromosikan konservasi energi dan penggunaan energi terbarukan dari sumber daya berkelanjutan termasuk bahan bakar nabati cair, namun ada beberapa aspek teknis yang harus diperhatikan pada
tahap perencanaan penggunaan bahan bakar tersebut untuk mengurangi potensi
kegagalan peralatan atau risiko kebocoran bahan bakar.
Bahan bakar Bio Cair adalah deskripsi generik yang digunakan untuk minyak yang bisa datang
dari berbagai stok pakan termasuk minyak goreng daur ulang.
Jenis minyak ini harus dipertimbangkan dan diperlakukan secara berbeda
dari bahan bakar mineral atau fosil standar, karena umumnya lebih banyak
bersifat asam, hidroskopik dan kurang stabil.
Karena itu, diperlukan pendekatan holistik dari spesifikasi
bahan bakar Bio cair, penyimpanan bahan bakar, jalur pasokan minyaknya dan
peralatan tambahan, dan sangat penting filtrasi minyak dan
pembakar itu sendiri. Spesifikasi untuk bahan bakar Bio cair FAME (Fatty Acids Methyl Ester) sangat penting untuk pengoperasian peralatan yang andal.
Ini adalah persyaratan minimum campuran bahan bakar (hingga 10% Bio).
diperoleh dengan gasoil sesuai dengan standar EN yang relevan, peraturan daerah dan FAME sesuai dengan EN
14214. Campuran bahan bakar juga harus memenuhi persyaratan yang berkaitan dengan kondisi lingkungan operasional di dalam
standar EN yang relevan.
Saat memilih produk minyak Riello Anda di mana Anda tahu bahan bakar Bio
akan digunakan, harap pastikan bahwa pembakar yang kompatibel dengan Bio dan/
atau komponen telah disediakan. Jika pembakar yang ada akan menjadi
digunakan dengan bahan bakar Bio cair maka kit mungkin diperlukan untuk membuatnya
kompatibel dan catatan panduan terlampir mengenai penyimpanan minyak dan filtrasi harus dipatuhi. Pengguna akhir bertanggung jawab
untuk verifikasi menyeluruh dari potensi risiko yang terkait dengan
pengenalan campuran biofuel dan kesesuaian peralatan dan instalasi yang berlaku.
Terlepas dari jaminan apa pun yang diberikan oleh Riello sehubungan dengan normal
penggunaan dan cacat manufaktur, ketika bahan bakar tidak memenuhi standar yang relevan digunakan, atau ketika masalah penyimpanan bahan bakar tidak terpenuhi
telah ditangani dengan benar, atau peralatan yang digunakan tidak kompatibel, jika terjadi kegagalan yang secara langsung atau tidak langsung dikaitkan dengannya
masalah tersebut dan/atau ketidakpatuhan terhadap pedoman ini, maka
tidak ada jaminan atau kewajiban yang tersirat atau diterima oleh Riello.

Informasi dan petunjuk umum
Untuk memastikan konsistensi, pemasok bahan bakar harus mampu
menunjukkan kepatuhan dengan Kontrol Kualitas yang diakui dan
sistem manajemen untuk memastikan standar yang tinggi dipertahankan
dalam proses penyimpanan, pencampuran dan pengiriman. Tangki penyimpanan minyak instalasi dan pendukungnya juga harus disiapkan SEBELUM bahan bakar Bio cair dimasukkan. Pemeriksaan dan persiapan
harus mencakup;
 Untuk pemasangan baru, pastikan semua material dan segel
dalam penyimpanan oli dan jalur suplai ke burner kompatibel dengan bahan bakar Bio. Untuk semua instalasi, pasti ada yang baik
filter oli berkualitas bio yang kompatibel di tangki dan kemudian filter sekunder 100 Mikron melindungi kompor dari kontaminasi.
 Jika tangki penyimpanan minyak yang ada akan digunakan, maka selain
pemeriksaan bahan seperti yang dijelaskan di atas, itu akan menjadi penting
bahwa tangki pertama kali diperiksa kondisinya dan diperiksa
air atau pencemaran lainnya. Riello sangat merekomendasikan
bahwa tangki dibersihkan dan filter oli diganti sebelum Bio
pengiriman bahan bakar. Jika ini tidak selesai maka karena sifat hidroskopis dari bahan bakar Bio, ini akan membersihkan tangki secara efektif,
menyerap air yang ada yang pada gilirannya akan menghasilkan peralatan
kerusakan yang tidak tercakup dalam garansi pabrik.
 Tergantung kapasitas tangki penyimpanan oli dan oli
penggunaan, bahan bakar mungkin tetap statis di dalam tangki untuk beberapa waktu yang cukup lama sehingga Riello merekomendasikan agar distributor oli dikonsultasikan mengenai penggunaan Biocides tambahan
dalam bahan bakar untuk mencegah terjadinya pertumbuhan mikroba
di dalam tangki. Riello menyarankan agar pemasok bahan bakar dan atau
perusahaan layanan dihubungi untuk panduan tentang penyaringan bahan bakar. Perhatian khusus harus diterapkan pada aplikasi bahan bakar duel di mana oli dapat disimpan untuk jangka waktu yang lama.
 Pembakar harus diatur sesuai dengan aplikasi alat dan ditugaskan memeriksa bahwa semua parameter pembakaran sesuai dengan yang direkomendasikan dalam teknis alat
manual.
 Riello merekomendasikan filter pompa oli inline dan burner
diperiksa dan jika perlu diganti setidaknya setiap 4
bulan selama penggunaan burner, sebelum burner dinyalakan setelah periode penghentian operasi yang lama dan bahkan lebih
sering di mana kontaminasi telah terjadi. Tertentu
perhatian diperlukan saat memeriksa dan memeriksa bahan bakar
kebocoran dari segel, gasket dan selang.

Informasi dan petunjuk umum
Untuk memastikan konsistensi, pemasok bahan bakar harus mampu
menunjukkan kepatuhan dengan Kontrol Kualitas yang diakui dan
sistem manajemen untuk memastikan standar yang tinggi dipertahankan
dalam proses penyimpanan, pencampuran dan pengiriman. Tangki penyimpanan minyak instalasi dan pendukungnya juga harus disiapkan SEBELUM bahan bakar Bio cair dimasukkan. Pemeriksaan dan persiapan
harus mencakup;
 Untuk pemasangan baru, pastikan semua material dan segel
dalam penyimpanan oli dan jalur suplai ke burner kompatibel dengan bahan bakar Bio. Untuk semua instalasi, pasti ada yang baik
filter oli berkualitas bio yang kompatibel di tangki dan kemudian filter sekunder 100 Mikron melindungi kompor dari kontaminasi.
 Jika tangki penyimpanan minyak yang ada akan digunakan, maka selain
pemeriksaan bahan seperti yang dijelaskan di atas, itu akan menjadi penting
bahwa tangki pertama kali diperiksa kondisinya dan diperiksa
air atau pencemaran lainnya. Riello sangat merekomendasikan
bahwa tangki dibersihkan dan filter oli diganti sebelum Bio
pengiriman bahan bakar. Jika ini tidak selesai maka karena sifat hidroskopis dari bahan bakar Bio, ini akan membersihkan tangki secara efektif,
menyerap air yang ada yang pada gilirannya akan menghasilkan peralatan
kerusakan yang tidak tercakup dalam garansi pabrik.
 Tergantung kapasitas tangki penyimpanan oli dan oli
penggunaan, bahan bakar mungkin tetap statis di dalam tangki untuk beberapa waktu yang cukup lama sehingga Riello merekomendasikan agar distributor oli dikonsultasikan mengenai penggunaan Biocides tambahan
dalam bahan bakar untuk mencegah terjadinya pertumbuhan mikroba
di dalam tangki. Riello menyarankan agar pemasok bahan bakar dan atau
perusahaan layanan dihubungi untuk panduan tentang penyaringan bahan bakar. Perhatian khusus harus diterapkan pada aplikasi bahan bakar duel di mana oli dapat disimpan untuk jangka waktu yang lama.
 Pembakar harus diatur sesuai dengan aplikasi alat dan ditugaskan memeriksa bahwa semua parameter pembakaran sesuai dengan yang direkomendasikan dalam teknis alat
manual.
 Riello merekomendasikan filter pompa oli inline dan burner
diperiksa dan jika perlu diganti setidaknya setiap 4
bulan selama penggunaan burner, sebelum burner dinyalakan setelah periode penghentian operasi yang lama dan bahkan lebih
sering di mana kontaminasi telah terjadi. Tertentu
perhatian diperlukan saat memeriksa dan memeriksa bahan bakar
kebocoran dari segel, gasket dan selang.

Pembakar telah dirancang dan dibangun sesuai dengan
peraturan dan arahan saat ini, menerapkan teknis yang diketahui
aturan keselamatan dan mempertimbangkan semua potensi situasi bahaya.
Namun, perlu diingat bahwa orang yang ceroboh dan
penggunaan peralatan yang kikuk dapat menyebabkan situasi risiko kematian bagi
pengguna atau pihak ketiga, serta merusak alat pembakar atau barang lainnya. Kurangnya perhatian, kesembronoan, dan kepercayaan diri yang berlebihan sering menyebabkan kecelakaan; hal yang sama berlaku untuk kelelahan dan kantuk.
Ada baiknya mengingat hal-hal berikut:
 Pembakar hanya boleh digunakan seperti yang dijelaskan secara tegas. Ada yang lain
penggunaan harus dianggap tidak tepat dan karena itu berbahaya.
Secara khusus:
itu dapat diterapkan pada boiler yang beroperasi dengan air, uap, minyak diathermic, dan penggunaan lain yang secara tegas disebutkan oleh pabrikan;
jenis dan tekanan bahan bakar, tegangan dan frekuensi
catu daya listrik, pengiriman minimum dan maksimum untuk
dimana pembakar telah diatur, tekanan dari
ruang bakar, dimensi ruang bakar dan suhu ruangan semuanya harus berada dalam nilai yang ditunjukkan dalam buku petunjuk.
 Modifikasi burner untuk mengubah kinerja dan tujuannya tidak diperbolehkan.
 Pembakar harus digunakan dalam kondisi keselamatan teknis yang patut dicontoh. Setiap gangguan yang dapat membahayakan keselamatan harus
segera dihilangkan.
 Tidak boleh membuka atau merusak komponen burner
diperbolehkan, selain bagian-bagian yang membutuhkan perawatan.
 Hanya suku cadang yang dirinci sebagaimana tersedia sebagai suku cadang oleh
Produsen dapat diganti.

Dimensi ruang bakar boiler harus sesuai
untuk nilai tertentu, untuk menjamin pembakaran dengan
tingkat emisi polusi terendah.
Personel Layanan Teknis akan dengan senang hati memberikan Anda semua
informasi untuk pencocokan yang benar dari burner ini ke boiler.
Pembakar ini hanya boleh digunakan untuk aplikasi yang dirancangnya
untuk.
Pabrikan tidak bertanggung jawab di dalam atau di luar kontrak atas kerusakan yang disebabkan oleh manusia, hewan, dan harta benda
untuk instalasi, penyesuaian dan pemeliharaan kesalahan atau tidak tepat
menggunakan.
3.3 Aturan keselamatan dasar
 Anak-anak atau orang yang tidak ahli tidak boleh menggunakan alat ini.
 Dalam keadaan apa pun jaringan asupan, disipasi
kisi-kisi dan lubang ventilasi di ruang instalasi ditutup dengan kain, kertas atau bahan lainnya.
 Orang yang tidak berwenang tidak boleh mencoba memperbaiki alat.
 Berbahaya jika menarik atau memelintir kabel listrik.
 Operasi pembersihan tidak boleh dilakukan jika alat
tidak terputus dari catu daya utama.
 Jangan bersihkan pembakar atau bagiannya dengan bahan yang mudah terbakar (misalnya bensin, alkohol, dll.). Penutupnya harus
dibersihkan dengan air sabun.
 Jangan letakkan apapun di atas kompor.
 Jangan menghalangi atau memperkecil ukuran lubang ventilasi di dalam
ruang instalasi.
 Jangan tinggalkan wadah dan produk yang mudah terbakar atau bahan yang mudah terbakar di ruang instalasi.

kami Menyediakan unit burner RS 25  juga menyediakan sparepart, serta memiliki after sales untuk pemasangan dan mantanancenya. Burner dapat di setting dengan menyesuaikan kebutuhan aplikasi pada mesin industri di Pabrik.

Hubungi Kami

PT. INDIRA MITRA BOILER☎️

✔081388666204🔥
.uk/images/content/downloads/PRESS%20T_G.pdf
